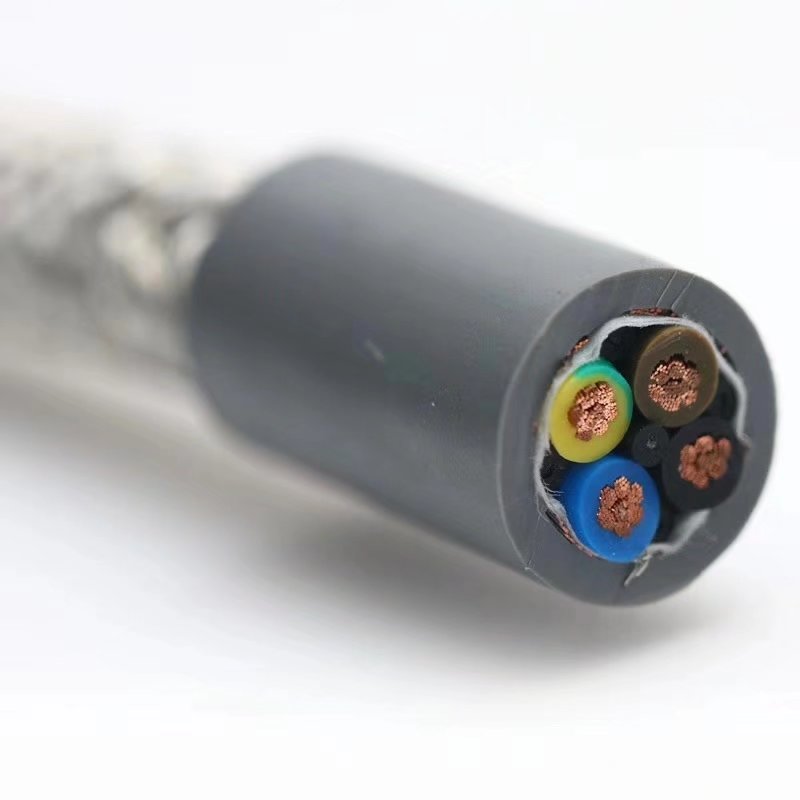

NTSCGECWOEU中压采煤机电缆
2024/7/19
应用
该电缆用于移动电气设备的连接，可用于地下矿井，如采煤机，特别是低拉伸应力下高弯曲负荷的应用。标准
VDE 0250 Part 813结构
系统1（1.8/3kV或3.6/6kV）：柔软的多股镀锡铜导体与基于EPR的耐热3GI3橡胶，易剥离的外半导电层。系统2（0.6/1kV）：柔软的多股镀锡铜导体与基于EPR的耐热3GI3橡胶。
接地线：镀锡铜螺旋缠绕。
中心线束：可扩展或压缩的铜/钢控制和监视导体，EPR绝缘，可选的光纤，外层包覆镀锡铜丝和半导橡胶绝缘。
内护套：2层设计，半导绝缘+Type 5GM5橡胶。
铠装：钢丝螺旋缠绕，嵌入外护套，防止护套交换的玻璃纤维编织。
外护套：Type 5GM5橡胶，耐磨耐撕裂、防油、阻燃。
尺寸和重量
1.8/3kV
| 芯数×标称截面积 | 最小外径 | 最大外径 | 标称重量 |
|---|---|---|---|
| NO. ×MM² | MM | MM | KG/KM |
| 3×50+3×(35+35/3)+2×(2×0.75ST)+2×0.75UEL | 62.0 | 66.0 | 7210 |
| 3×70+3×(50+50/3)+2×(2×0.75ST)+2×0.75UEL | 64.0 | 68.0 | 8200 |
| 3×95+3×(70+70/3)+2×(2×0.75ST)+2×0.75UEL | 74.0 | 78.0 | 10300 |
3.6/6kV
| 芯数×标称截面积 | 最小外径 | 最大外径 | 标称重量 |
|---|---|---|---|
| NO. ×MM² | MM | MM | KG/KM |
| 3×35+3×(35+35/3)+2×(2×0.75ST)+2×0.75UEL | 66.0 | 72.0 | 7600 |
| 3×50+3×(50+50/3)+2×(2×0.75ST)+2×0.75UEL | 69.0 | 75.0 | 9200 |
| 3×70+3×(70+70/3)+2×(2×0.75ST)+2×0.75UEL | 76.0 | 81.0 | 11150 |
| 3×95+3×(95+95/3)+2×(2×0.75ST)+2×0.75UEL | 85.0 | 90.0 | 13300 |
